Yeni Teknik uygulama alanları, yeni test teknikleri gerektiriyor. Otomotiv, kablosuz haberleşme, ve havacılık-uzay uygulamaları da dahil birçok sektörde kompleks modülasyonlar, yüksek bant genişliği, yüksek frekanslar ve çoklu anten teknolojilerine duyulan ihtiyaç, mevcut durumdaki test düzeneklerinin kabiliyetlerini zorluyor.
Keysight, bu talepleri karşılayabilmek için ürün gamına yeni analog MXG sinyal jeneratörünü ekledi. Yeni analog MXG, mevcut MXG vektör sinyal jeneratörü ile gelişmiş sinyal doğruluğu için aynı DDS (Direkt Dijital Sentezleme) mimarisinden faydalanıp aynı kompakt ve entegre performansı sunuyor.
Görsel 1: Yeni Analog MXG Sinyal Jeneratörü önceki modellere kıyasla %75 oranında kullanılan raf alanını azaltır.
Dünyanın Reflektometreye Sahip İlk Sinyal Jeneratörü
Yeni nesil analog MXG’ler dünyada gömülü bir reflektometreye sahip (V08 Opsiyonu) ilk sinyal jeneratörleri. Bu donanım entegrasyonunun avantajları:
- Gelişmiş Erişilebilirlik: Yeni başlayan mühendislere basitleştirilmiş ölçüm düzenekleri ile test yapma imkanı sunar.
- Gelişmiş Doğruluk: Manuel hesaplamalar ve hataları elimine ederek test sonuçlarının güvenilirliğini artırır.
- Hızlı İş Akışı: Fikstür ve DUT (Test Edilen Cihaz) eşleşmelerini saniyeler içinde bir tuş ile karakterize eder.
Komponent testleri yapılırken mühendisler genellikle kaynağın çıkış portu ile DUT’nin giriş portu arasındaki empedans uyuşmazlığı sebebi ile hatalar ile yüzleşirler. Konvansiyonel olarak, mühendisler hata payı yüksek ölçümleri kabul etmek ile uyuşmazlığı karakterize etmek ve azaltmak için ileri testler gerçekleştirmek arasında seçim yapmak durumunda kalmışlardır.
Hatayı karakterize etmek ve minimize etmek için vektör network analizör ve yastık gibi fazladan test enstrümanları gerekirdi. Yastık uyuşmazlık hatalarını iyileştirmekte iyi bir performans sunsa da, kaynağın çıkış gücünü düşürme riskini de beraberinde getiriyordu. Uyuşmazlığa sunulan bu çözüm sadece teknik bir feragat değil, aynı zamanda saatler süren test süreleri ve uzman mühendislerin katılımını gerektiren süreçler demekti.
MXG’nin gömülü reflektometresi ile bu sorun kaynak ve DUT arasındaki uyuşmazlık hatası sinyal jeneratör içerisinde ölçülüp düzeltilerek çözülmüş, doğruluk oranı yüksek bir sinyalin dağıtımı sağlanmış olur. Bir E-Cal modülü ve PathWave yazılımının kullanımı ile reflektometre ile donanmış MXG, kullanıcı için kablo ve test fikstürlerinin karakterize edilmesi ve ayrıştırılmasını da mümkün kılar.

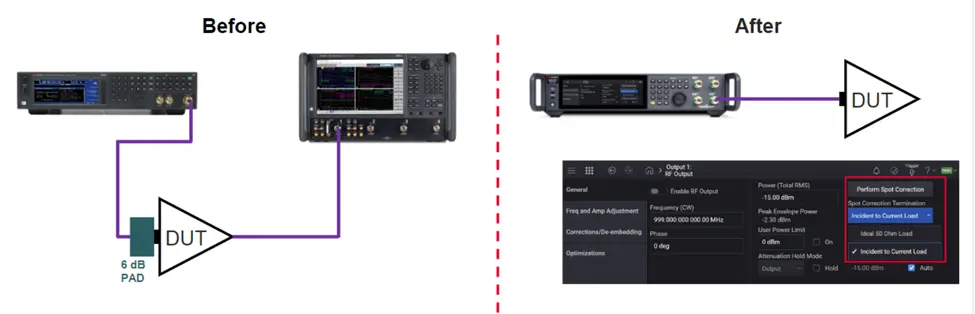

Görsel 2: Geleneksel test düzenekleri (sol görsel) %20’ye kadar kısa bir zamanda yüksek doğrulukla uyuşmazlık düzeltme sağlamak için gömülü reflektometreye sahip olan analog MXG (sağ görsel) ürününe kıyasla daha fazla zaman, ekipman ve uzmanlık gerektirir.
Çok Kanallı Konfigürasyonlar
Uygulamalar çoklu anten tekniklerine yöneldikçe, test enstrümanlarının bu gereksinimleri karşılaması ihtiyacı da artmaktadır. Hem analog hem de vektör MXG sinyal jeneratörleri mühendislere alanlarından feragat etmeksizin ihtiyaçlarını en doğru karşılayacak opsiyonları sağlamak adına tek enstrümanda çok kanal konfigürasyonları sunulmaktadır.
Konfigürasyonlar aşağıdaki gibidir:
- 1 kanal (001 opsiyonu)
- 2 kanal (001 ve 002 opsiyonları)
- 4 kanal (001, 002, 003 ve 004 opsiyonları)
Görsel 3: 1 Kanal, 2 Kanal ve 4 Kanallı Analog MXG Sinyal Jeneratörü Modelleri (Yukarıdan aşağıya)
Bu imkan mühendislere bir adet 2U’luk cihazda 4 kaynağa kadar erişim hakkı tanımaktadır. Kanallar birbirinden bağımsızdır ve her birinin kendine ait reflektometresi bulunmaktadır. Analog ve vektör MXG sinyal jeneratörlerin konfigürasyonuna ilişkin detaylı bilgi için, aşağıdaki konfigürasyon rehberlerini inceleyebilirsiniz:
Geliştirilmiş Kullanıcı Deneyimi
Güncellenmiş MXG yazılım arayüzü kullanımı kolaylaştırır ve ilk ölçüm süresini hızlandırır. Yeni PathWave grafik kullanıcı arayüzü sinyal düzeneği boyunca pürüzsüzce ilerler ve her kanalın çevresinde bulunan yeni ışıklı endikatörler okunabilirliği artırır.
Analog MXG sinyal jeneratörünün gövdesi modern ve ergonomik bir tasarıma sahiptir. Pürüzsüz control düğmeleri daha rahat bir kullanım ve hızlı dönüş sağlarken yüksek çözünürlüklü dokunmatik ekranı önceki MXG modellerine kıyasla %20 daha fazla alan sunmaktadır.
İhtiyacınız Olan Kompakt, Entegre Sinyal Jeneratör Performansına Sahip Olun
Azaltılmış dış bağlantıları ve 2U’luk bir kutuda 4’e kadar kanal ile yeni MXG sinyal jeneratörü güçlü ve yüksek hassasiyette sinyaller sağlarken kompleks test düzeneklerini basitleştirir. Tek bir kutuda 4’e kadar kanala sahip olmak kompleks testleri basitleştirir. Gömülü reflektometre uyuşmazlığı düzeltir ve sinyal doğruluğunu kısa sürede sağlar. PathWave yazılımıyla beraber kullanıldığında, ölçüm belirsizliğini test fikstürlerinin etkilerini ortadan kaldırarak azaltmış olur.
Faz gürültüsü ve alt harmonik performansları da dahil olmak üzere daha fazla spesifikasyon bilgisi için data sheet’i inceleyebilirsiniz.
