Bir cihazın zaman içindeki akım tüketimini analiz etmek, cihazın davranışı hakkında birçok faydalı bilgi sağlar. Bu, yalnızca batarya ile çalışan cihazların batarya ömrünü tahmin etmek için önemli olmakla kalmaz, aynı zamanda tıbbi cihazlar için olası yaralanmaların veya hayat kayıplarının önlenmesi açısından da hayati önem taşır. Ancak, bir cihazın akım çekişini saatlerce ya da günlerce yakalamak ve sonra anormal olayları tespit etmek, manuel olarak yapıldığında neredeyse çözülemez bir zorluk yaratır.

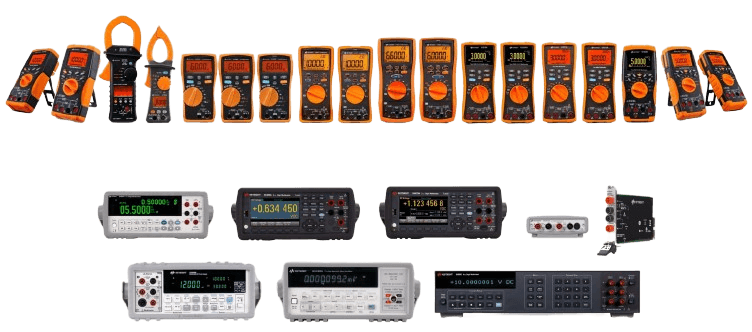

Bunu analiz etmenin birçok 'geleneksel' yolu vardır; olası seçenekler arasında dijital multimetre, akım probu ile osiloskop veya akım izleme yeteneklerine sahip bir güç kaynağı bulunur. Bu çözümlerin hepsinin güçlü ve zayıf yönleri vardır ve bunların hepsi, bant genişliği/örnekleme hızı, ölçüm çözünürlüğü ve ölçülebilir minimum akım arasında bir takım tercihler yapmayı gerektirir. Ayrıca, bu çözümlerin hiçbiri, yakalanan verileri otomatik olarak analiz etme ve anormal davranışların yerlerini tespit etme yeteneği sunmaz. Bu karşılanmamış ihtiyacı cevaplamak için Keysight, CX3300A Cihaz Akım Dalga Formu Analizörünü geliştirmiştir.
CX3300A akım ölçmek için özel bir osiloskoptur (tabii ki voltaj da ölçebilir). Yüksek performanslı akım ölçümüne özgü olarak, CX3300A'nın akım sensörleri, akım yolunda bir kesinti gerektirir (bu kesinti, ya CX3300A'nın düşük yük voltajı sensörlerinden biriyle ya da DUT (Test Edilen Cihaz) kartında zaten mevcut olan bir şönt dirençle yapılabilir). Aşağıdaki resim, CX3324A'yı ve desteklediği çeşitli prob ve sensör başlıklarını göstermektedir.
CX3300A serisi, geniş bir akım ve voltaj ölçüm aralığını kapsayan aşağıdaki sensör seçeneklerini destekler. Hassasiyet, bant genişliği ve bağlantı gereksinimlerinize göre uygun sensör kombinasyonlarını seçebilirsiniz. Aşağıdaki listeler, mevcut sensörleri ve uygulamalarını göstermektedir.
Akım ölçümü:
- CX1101A Tek kanallı akım sensörü
- CX1102A Çift kanallı akım sensörü
- CX1103A Düşük taraf akım sensörü
- CX1104A Seçilebilir şönt akım sensörü
Voltaj ve akım ölçümü:
- CX1105A Ultra-düşük gürültülü diferansiyel sensör
Voltaj ölçümü:
- CX1151A Pasif prob arayüz adaptörü
4 kanallı CX3324A, ayrıca dijital sinyalleri (kontrol cihazının I/O veya veri yolu gibi) izleyip kaydetmenizi sağlayan 8 kanallı dijital giriş (arka tarafta bağlantı noktası) içerir. Bu, belirli makine eylemleriyle anormal cihaz davranışını ilişkilendirmeniz gerektiğinde açıkça faydalıdır.
CX3300A'nın benzersiz özelliği, isteğe bağlı veri kaydedici modu ve ilgili dalga formu analiz yeteneğidir. Veri kaydedici modunda, CX3300A, 100 saate kadar 10 MSa/s'ye kadar dalga formu verisi yakalayabilir. Ancak, yalnızca bu yetenek, yakalanan verileri otomatik olarak analiz edecek bir araç olmadan çok faydalı olmayacaktır. Bu nedenle, bu seçenek aynı zamanda, yakalanan dalga formu verilerini benzerliklerine dayalı olarak gruplamak için AI (Yapay Zeka) tekniklerini kullanan bir dalga formu analiz yeteneği de içerir. Yazılım, verileri toplarken gruplamayı gerçekleştirdiği için, veritabanında yüzbinlerce dalga formu olsa bile veriyi hemen analiz etmeye başlayabilirsiniz.
Aşağıdaki resim, dalga formu analiz yazılımının bir anlık görüntüsünü gösterir ve binlerce benzer dalga formu arasında anormal bir dalga formunu ne kadar kolay tespit edebileceğinizi gösterir. Dikkat edin ki, her bir dalga formunun tam olarak ne zaman meydana geldiğini de belirleyebilirsiniz, bu da dalga formu etkinliğini, test edilen cihazdaki diğer işlemlerle kolayca ilişkilendirmenizi sağlar.
Tabii ki, CX3300A'ya alternatif bir çözüm, Keysight N2820A/N2821A yüksek hassasiyetli ve yüksek dinamik aralıklı akım probunu, S-Series Infinium osiloskoplarımızdan biriyle kullanmaktır. Ancak, bu çözüm yalnızca 100 nA'ya kadar olan akımları ölçebilirken, CX3300A 150 pA'ya kadar akımları ölçebilir. Belki de daha önemli bir nokta, osiloskop tabanlı çözümün, yakaladığı dalga formlarını otomatik olarak analiz etme imkanı sunmamasıdır.
CX3300A'nın dalga formu analiz yazılımını daha derinlemesine incelemek istiyorsanız, aşağıdaki “IoT Cihaz Analizi için Anormal Dalga Formu Analizini Kullanma” başlıklı ilgili içerik bağlantısına göz atın. Bu modüler eğitim bir yazılım demosu içerir.
IoT Cihaz Analizi için Anormal Dalga Formu Analitiği Kullanımı
